SG视镜
性能特点

视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

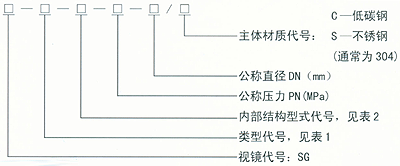

产品型号标注

标记示例
选择单压型法兰连接式视镜，内部结构摆板式，法兰公称压力为0.6MPa，公称直径80mm，主体材料为低碳钢。标记：SG-II-P-0.6—80／C。

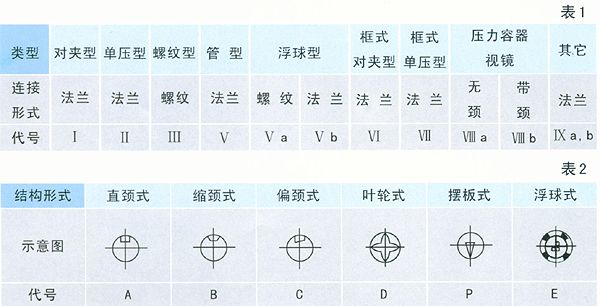

注：本表结构形式主要针对I型、II型和III型。

产品规格及技术参数

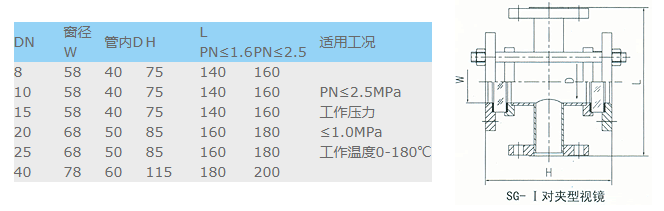

(1)SG-I对夹型视镜

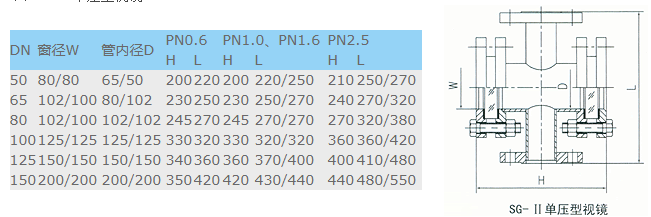

(2)SG—II单压型视镜

注：分母为摆板式单压视镜。工作压力≤1.OMPa，工作温度0-180℃。

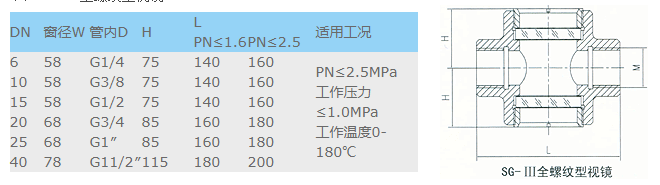

(3)SG—III全螺纹型视镜

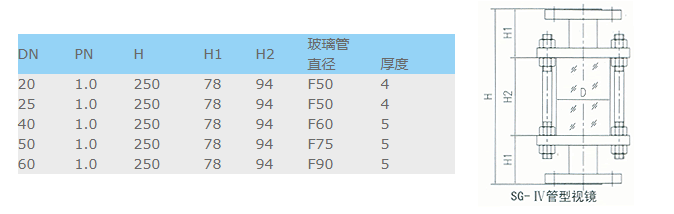

(4)SG—IV管型视镜

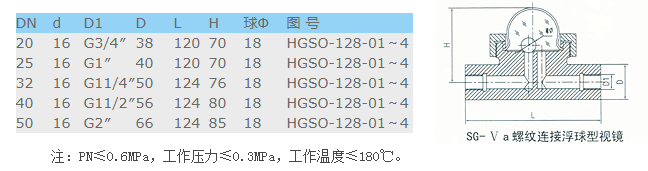

(5)SG—Va螺纹连接浮球型视镜

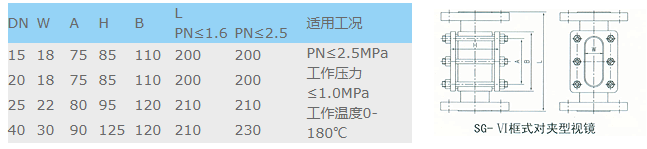

(7)SG—VI框式对夹型视镜

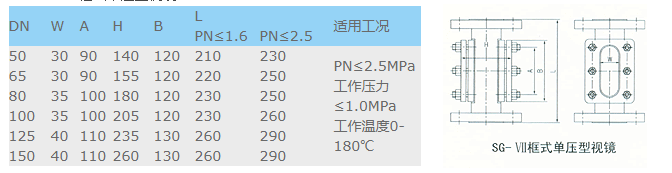

(8)SG—VII框式单压型视镜

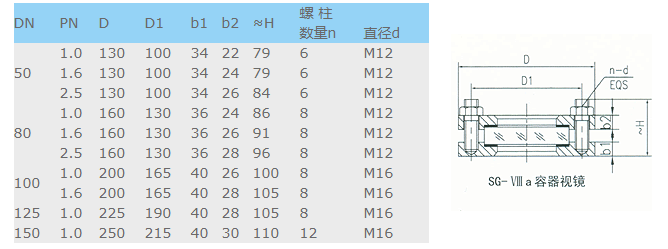

(9)SG—VIII a容器视镜

注：工作温度0—180℃

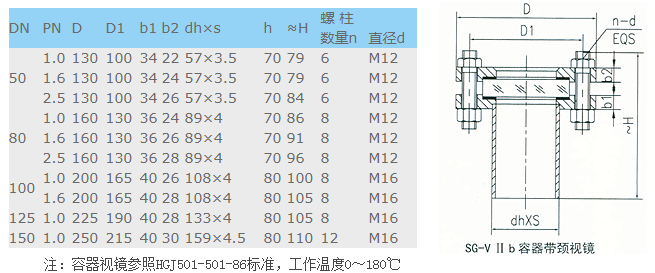

(10)SG—VIIIb容器带颈视镜

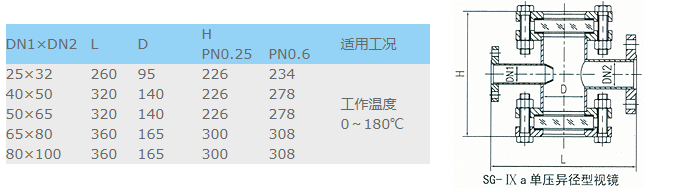

(11)SG—IX a单压异径型视镜

(12)SG—IX b单压三通型视镜

产品简介：
视镜工作原理是工业管道装置上主要附件之一，在石油、化工、医药、食品、造纸等工业生产装置的管道中，能随时观察管道液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。
