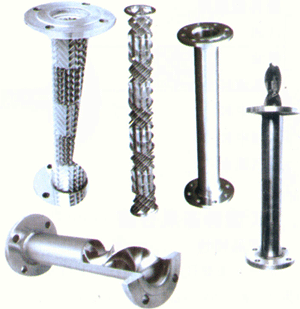

管道混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在医药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。
管道混合器的压力降计算
管道混合器使用在管路中，它所产生的压力降并不大。使用管道静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用管道静态混合器的系统压力比较低时，就要校核管道静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。
1、SV型管道混合器
■产品特性
SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度系数为。

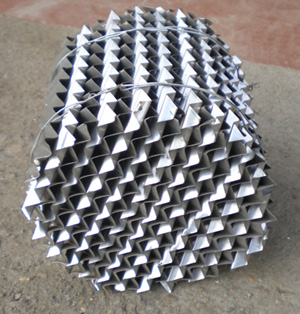

SV型管道混合器内件(混合单元)

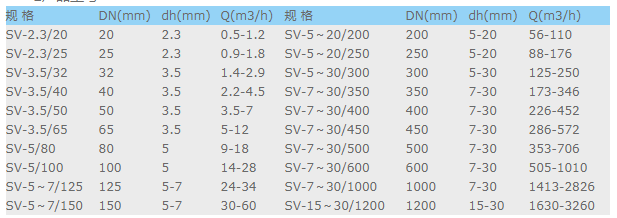

■产品型号
sv管道混合器的应用
汽油 柴油 油品调和 盐水中和 酸喊中和 煤气混合

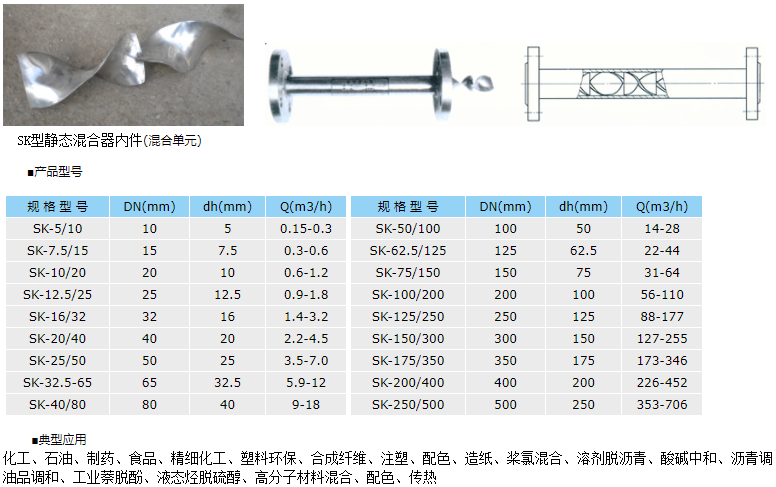

2、SK型管道混合器
■产品特性
SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10 u m，液—液、液—固相的不均匀度系数为1-5%.

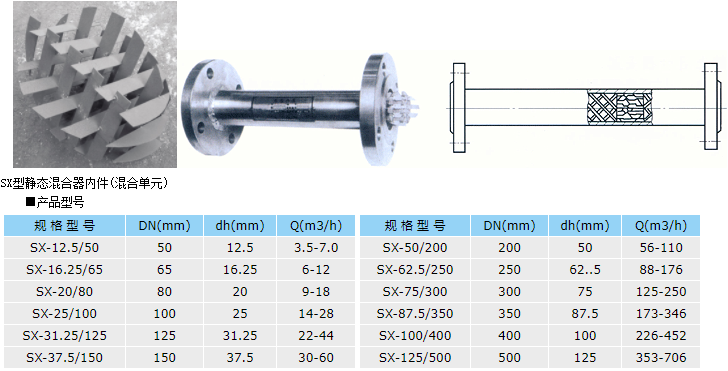

３、SX型管道混合器
■产品特性
单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为1-5%.
SX管道混合器的典型应用
高聚物混合 轻质酮苯脱蜡油 纸桨氯化漂白 原油注碱流程

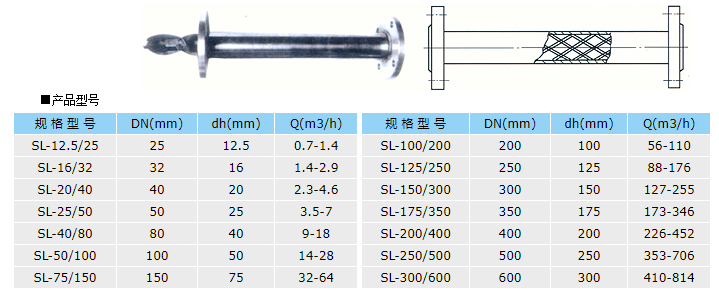

SL型静态混合器
■产品特性
SL单元由交叉的横条按一定规律构成许多L型单元，它的技术性能：液—液、液—固相的不均匀度数为 ≤5％。
SL管道混合器的典型应用
污水处理 高聚合物混合 传热反应 热交换器

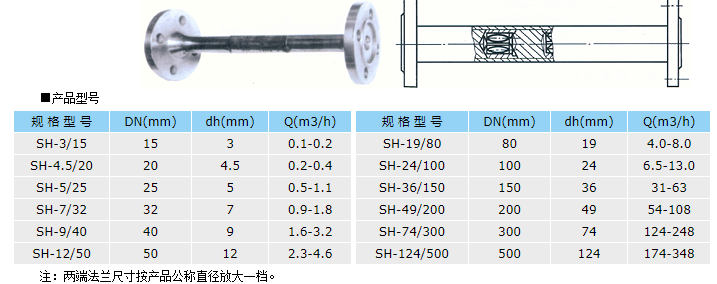

5、SH型管道混合器
■产品特性
SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度5%.
管道混合器安装
型号
安装形式
SV
气—液相：垂直安装（并流及逆流）
液—气相：水平或垂直（自下而上）安装，装置效果相仿
气—气相：水平或垂直（气相密度差小，方向不限）安装
SX
液—液相：水平或垂直（自下而上）安装，装置效果相仿
SL
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：水平或垂直（自下而上）安装
SH
气—液相：两端法兰尺寸按产品公称直径放大一格来定，采用SL型安装形式
SK
活络单元的产品通常以没有定位装置的一端为进口端。
液—液相：水平或垂直（自下而上）安装，装置效果相仿
液—固相：垂直装置（由上而下）
静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。
订货说明
1、为更好地帮助您选择静态混合器，请详细提供以下参数：
a工作介质 b流量kg／h c工作压力Mpa d工作温度℃ e物料粘度cp f物料密度kg／m3
g允许压损Mpa h法兰标准 i设备材质
2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
