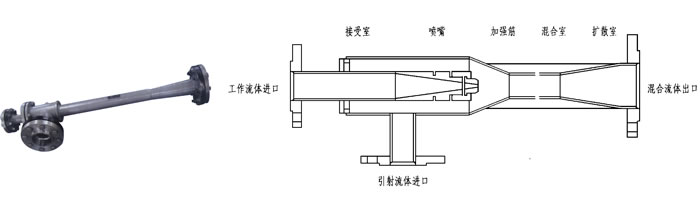

蒸汽喷射抽空器是一种用水蒸汽作为抽气介质来获得真空的装置。一定压力的蒸汽通过拉伐尔喷嘴以超音速射出。由压力能转化为速度能。在喷嘴出口处由于高速汽流的引射作用形成低压，工作蒸汽与被抽气流在混合室进行混合，并进行能量交换，混合气流在扩压管内得到减速增压。由于用户对真空度要求不同。每台蒸汽喷射真空泵可由单级或数级串接。级数越多，真空度越高（残压越低）。一般吸入压力与级数的关系如下：
为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量，在第一级和第二级喷射器之间设置了中间冷凝器。
为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音冷凝器
中间冷凝器和消音冷凝器可分为直冷式或间冷式。
直冷式冷凝器亦称混合式冷凝器，可分为喷淋式和筛板式。
间冷式冷凝器亦称列管式冷凝器。
产品用途
1PSQ系列: 适用于气力输送，废气（尾气）回收（捕集），减压蒸发，加氢裂解，催化重整。
2PSQ系列：适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。
3PSQ系列：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。
4 PSQ系列：适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。
一级蒸汽喷射真空泵

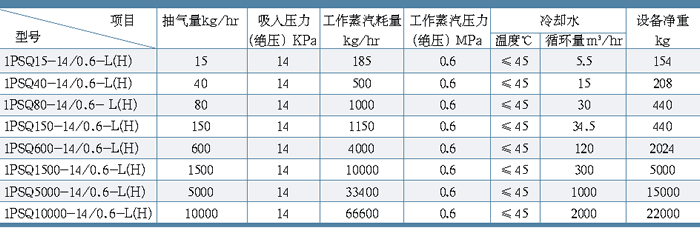

技术参数
说 明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合式，我们可以根据用户要求配制列管式冷凝器。
3、本泵没有消音冷凝器也能正常工作。但有了消音冷凝器可降低工作噪音。
应用场合
1、化合物的浓缩蒸发
2、无机盐、碱液的真空浓缩
3、油脂脱色、脱水
4、苯酐、顺酉干、偏酉干
2PSQ系列二级蒸汽喷射真空泵

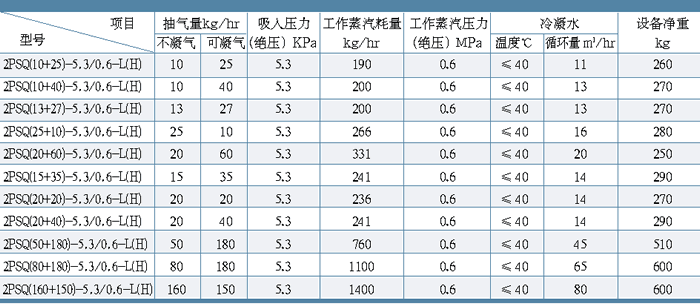

技术参数
说 明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合式，我们可以根据用户要求配制列管式冷凝器。
应用场合
1、化合物的浓缩蒸发
2、无机盐、碱液的真空浓缩
3、油脂脱色、脱水
4、苯酐、顺酐、偏酐
3PSQ系列三级蒸汽喷射真空泵
技术参数
说 明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷射嘴。
2、图示冷却凝为混合式，我们可以根据用户要求配制列管式冷凝器。
应用场合
1、粘胶纤维真空脱泡
2、植物油脂脱色、脱臭
3、真空浸渍
4、喷射制冷
5、化纤切片干燥
6、化学单体回收
7、烟叶真空回潮
8、甘油蒸馏
9、浓缩结晶
4PSQ系列四级蒸汽喷射真空泵

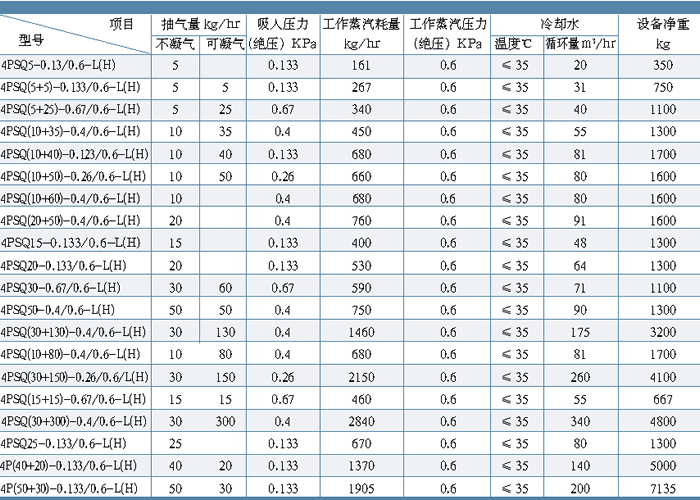

技术参数
说 明
1、许可工作蒸汽最低压力为 0.3MPa( 绝压），请用户在订货时说明，以便我们根据用户的实际工作蒸汽压力配制喷嘴。
2、图示冷凝器为混合式，我们可以根据用户要求配制列管式冷凝器。
应用场合
